Gabarit de perçage
Gabarit de perçage
Avec un gabarit de défonçage, vous réalisez facilement et avec précision des encoches pour les charnières, les gâches et les serrures à entailler dans les portes et les huisseries. Chez Wovar, vous trouverez des gabarits de défonçage pour charnières et serrures, aussi bien à l'unité qu'en coffrets complets. Choisissez le gabarit adapté en fonction des dimensions de vos charnières ou de votre serrure, et vérifiez qu'il convient aux portes poussant gauche et poussant droit. Vous travaillez ainsi plus rapidement tout en garantissant une finition soignée.
Qu'est-ce qu'un gabarit de défonçage?
Un gabarit de défonçage est un accessoire permettant de fraiser avec précision des entailles dans le bois. Le gabarit guide votre défonceuse afin d'encastrer les charnières, les gâches et les serrures à entailler au bon emplacement et à la bonne profondeur. Vous gagnez ainsi du temps et évitez les découpes de travers. Les gabarits de défonçage sont particulièrement pratiques lors de la pose de portes et du montage de la quincaillerie de porte.
Gabarit de défonçage pour charnières
Chez Wovar, vous trouverez des gabarits de défonçage pour charnières dans les dimensions 76 x 76 mm, 89 x 89 mm et 80 x 80 mm. La dimension 80 x 80 mm est très couramment utilisée en Belgique. Choisissez le gabarit correspondant en fonction des dimensions de vos charnières. Vous avez le choix entre des gabarits individuels ou des coffrets complets de 4 pièces.

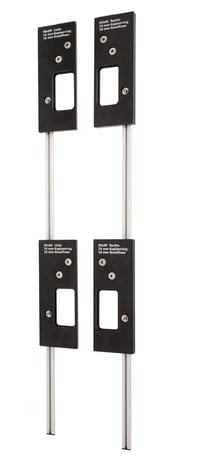

Avec un coffret de 4 gabarits de défonçage, vous réalisez facilement quatre entailles de charnières dans une porte et son dormant. Les gabarits sont réglables en hauteur et conviennent aussi bien aux portes ouvrant à gauche qu'à droite. Le rail de guidage affiche une longueur totale de 200 cm et se compose de deux éléments de 100 cm. Vous pouvez ainsi transporter facilement l'ensemble et le ranger de manière compacte.
Vous réglez vous-même la hauteur des gabarits à l'aide d'une clé Allen, ce qui vous permet de déterminer avec précision l'emplacement des charnières. Découvrez également notre assortiment de charnières pour portes pour trouver les modèles adaptés.
Gabarit de défonçage pour gâches et coffres de serrure
Avec un gabarit de défonçage pour gâches et coffres de serrure, vous fraisez avec précision les logements destinés aux serrures et aux gâches. C'est particulièrement utile lorsque vous installez une nouvelle porte ou remplacez une quincaillerie de porte existante.
Wovar propose des gabarits de défonçage universels pour les serrures les plus courantes. Ils se composent de différentes plaques frontales et latérales que vous pouvez combiner selon vos besoins. Vous pouvez ainsi non seulement encastrer la têtière de la serrure, mais aussi positionner avec précision le trou du cylindre et celui de la béquille.
Avec le coffret combiné de 4 pièces, vous disposez d'un système de fraisage complet qui, selon les spécifications du produit, convient à environ 1200 variantes de serrures ainsi qu'à différentes gâches. Consultez également nos gâches plates et gâches boîtiers pour un montage complet.
De quoi avez-vous besoin pour fraiser?
Pour utiliser les gabarits de défonçage Wovar, vous avez besoin d'une défonceuse équipée d'une fraise droite de 18 mm et d'une bague de copiage de 24 mm. La bague de copiage guide la fraise le long du gabarit et empêche la fraise d'entrer en contact avec le plastique. Prévoyez également le matériel suivant:
- Défonceuse: pour encastrer avec précision les charnières, les gâches et les serrures.
- Fraise droite de 18 mm: pour réaliser les entailles.
- Bague de copiage de 24 mm: protège le gabarit de défonçage et guide la défonceuse.
- Clés Allen de 2,5 et 4 mm: pour le réglage des gabarits de défonçage.
- Outils de mesure: un mètre ruban et un crayon de charpentier pour le traçage.
- Visseuse et vis: utilisez par exemple des vis à bois aggloméré de 4 x 30 mm pour fixer fermement le coffret de gabarits.
- Équipements de sécurité: portez des lunettes de protection, une protection auditive ainsi qu'une protection adaptée contre la poussière.
Vérifiez toujours que la fraise et la bague de copiage sont compatibles avec votre gabarit de défonçage et votre défonceuse.
Encastrer des charnières en 6 étapes
Avec un gabarit de défonçage, vous réalisez avec précision les entailles des charnières dans une porte et son dormant. Suivez les six étapes ci-dessous pour obtenir une découpe nette et un alignement parfait des charnières.
- Positionnez les gabarits sur le dormant: déterminez l'emplacement souhaité des charnières et appliquez fermement l'ensemble de gabarits contre le dormant. Veillez à ce que la butée d'appui repose bien contre le dessous de la traverse supérieure. Fixez solidement l'ensemble à l'aide de vis à bois aggloméré de 4 x 30 mm.
- Réglez la profondeur de fraisage: posez la défonceuse sur le gabarit et faites descendre la fraise, machine éteinte, jusqu'au bois du dormant. Utilisez l'épaisseur de la lame de la charnière pour régler la profondeur de fraisage souhaitée. Suivez pour cela les instructions de votre défonceuse.
- Fraisez les entailles dans le dormant: fraisez doucement le long du gabarit et évacuez régulièrement les copeaux. Répétez l'opération jusqu'à ce que les entailles atteignent la bonne profondeur.
- Positionnez l'ensemble de gabarits sur la porte: fixez le kit sur le chant côté charnières de la porte. Accrochez la butée d'appui sur le haut de la porte et assurez-vous que le rail de guidage est bien aligné. Conservez exactement la même profondeur de fraisage que pour le dormant.
- Fraisez les logements de charnières dans la porte: fraisez soigneusement les entailles et éliminez les copeaux au fur et à mesure. Vérifiez que les lames des charnières s'insèrent parfaitement dans les logements.
- Montez les charnières: retirez l'ensemble de gabarits et fixez les charnières sur la porte et sur le dormant. Pré-percez les trous de vis si nécessaire et vérifiez que la porte s'ouvre et se ferme en douceur.
Commander des gabarits de défonçage
Commandez facilement vos gabarits de défonçage chez Wovar. Que vous souhaitiez encastrer des charnières, des gâches ou des serrures à entailler, vous trouverez chez nous des gabarits individuels ainsi que des coffrets complets pour diverses applications. Associez votre gabarit de défonçage à la fraise, à la bague de copiage et au matériel de fixation adaptés pour démarrer vos travaux immédiatement.
Découvrez notre assortiment et commandez le gabarit de défonçage qui correspond à votre projet. Vous recherchez également des charnières, des serrures ou d'autres accessoires? Explorez alors notre large gamme de quincaillerie de porte et de fenêtre. Chez Wovar, vous bénéficiez d'un vaste choix, d'informations produits claires et d'une livraison rapide.
